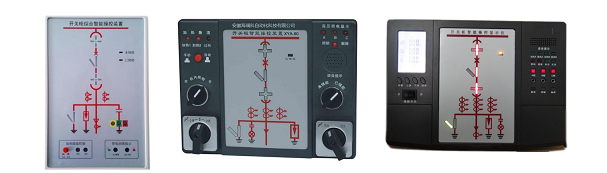

HRKC开关柜智能操控装置

一、概述

HRKC开关柜智能操控装置功能强大，适用于3～35kV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口和MODBUS通讯协议，能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。

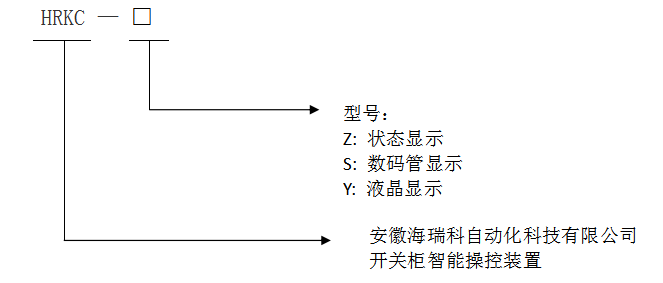

二、产品型号示意

三、主要功能特点

四、 技术指标

4.1电气参数

工作电压：AC85V~265V/DC110V~370V;

介质强度：≥2000V；

绝缘性能：≥100MΩ

电磁兼容抗扰度性能：符合GB/T 14598（IEC 60255-22）标准。

4.2测量范围

湿度测量范围：0~85﹪RH；

温度测量范围：-40~+123.8℃。

4.3测量精度

湿度测量精度：±3.0%RH

温度测量精度：±0.4℃。

4.4数据通讯

通讯方式：RS485接口；

通讯规约：MODBUS；

通讯波特率：可变；

数据格式：1个起始位8个数据位，无校验位，1个停止位。

4.5气候条件

正常工作温度：-10~55℃（室内）；

极限工作温度：-20~70℃（室内）；

存储和运输温度：-20~55℃（室内）；

一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%，年平均温度≤75%。

注：根据用户不同，量身定做不同的动能组合。

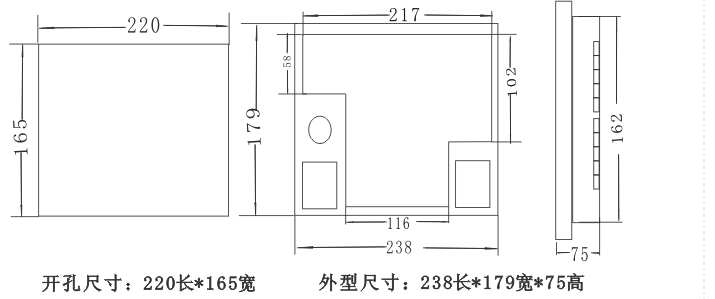

六、外形及开孔尺寸
