HRKY系列过电压抑制柜

我国3~35KV系统存在如下几种过电压：断路器等设备的操作过电压、单项接地时产生的金属及弧光接地过电压、雷击时产生的大气过电压，以及系统的非线性感与线路对地电容的匹配而引起的铁磁谐振过电压等。

由于各种过电压产生的条件及大小有很大差异，目前尚无针对这些过电压的完整保护方案，经常会发生诸如电缆放炮、电动机等设备绝缘被击穿、避雷器爆炸和电压互感器烧毁等事故。

此类事故发生的原因很多，除了与系统中装设的过压电保护类产品的性能有关，系统本身的复杂性对过电压也有着重要影响。对于不同系统，使用过电压保护产品时需要考虑系统输电线路类型、输配电线路的网络结构、负载的性质和系统的接地方式等等；针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护产品来全面抑制各种类型的系统过电压，如MOA、组合式过电压保护器、消弧线圈、各种原理的消弧装置及PT消谐器等。

尽管在这些系统中装设各种过电压保护产品，但因产品保护特性不能很好的匹配，而无法彻底有效地抑制系统过电压，同一系统中装设不同厂家的过电压保护产品更是如此。

HRKY-10、HRKY-35产品功能

而安徽海瑞科研发的过电压抑制柜（HRKY-10）（HRKY-35）两款产品，具有多种功能。

功能一：本装置可根据用户系统需求，提供全面的过电压保护方案（在产品设计师，用户需要提供详细的系统结构和参数）；

功能二：可有效地消除系统过电压保护死区；

功能三：具有超强的能容，能有效的钳制系统过电压并吸收系统过电压发生时产生的大量能量；

功能四：具有过电压、低电压、失压、PT断线等保护功能，性价比高；

功能五：具有常规PT柜的所有功能，可直接取代PT柜；

功能六：采用瞬间恢复技术，在系统单相接地故障消除后，可以有效的抑制通过PT的对地电容冲击电流，保护PT和高压熔断器不被烧毁；

功能七：采用微机DSP技术实现电网消谐，能快速、准确的对连续0~300HZ谐振进行判断，实现快速消谐功能；

功能八：具有二次消谐与一次消谐切换的功能，消除二次消谐长时间动作对PT造成的熔断器熔断或烧毁的风险；

特点：安徽海瑞科过电压抑制柜（HRKY-10）（HRKY-35）两款产品适用的范围广泛，并具有扩展功能，可选配小电流选线、PT切换等功能，投运、维护简单、方便。

适用范围

HRKY适用于发电、变电和用电企业的3~35KV电力系统，并可替代电压互感器柜、专用避雷器柜等。

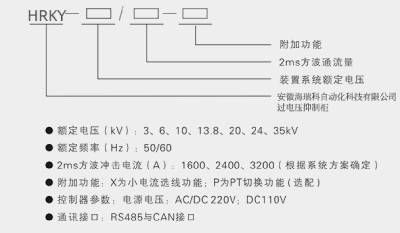

产品型号及技术参数
