HRKJC电网设备在线绝缘监测装置

一、概述

HRKJC电网设备在线绝缘监测装置是一种能够在线检测高压电力电缆绝缘状态的装置，该产品可以对正在运行的电缆、避雷器、过电压保护器、绝缘子、真空开关、互感器及电动机等产品的绝缘进行实时在线监测，从而提高电网运行的安全性、供电的可靠性及降低工业企业的经济损失

HRKJC智能型电网设备在线绝缘监测装置使用了高性能的ARM嵌入式工控管理系统以及全彩色组态液晶显示屏显示系统。当检测出设备运行出现故障时，指示灯、蜂鸣器同时报警、报警继电器动作，以便于设备维护人员及时了解电缆线路绝缘状态。并且，该装置还具有RS-485通信接口，以便于与上位机进行通信

该装置安装方便、操作简单、实时性强、检测信息更加真实准确，广泛应用于0.4-35kV电力系统中。

二、装置的主要功能特点

2.1主要功能

• 实时监测高压电力电缆的泄电流；

• 实时监测高压电力电缆的三相不平衡度；

• 介质损耗实时监测及超值报警；

• 电缆绝缘阻值实时监测及超值报警。

2.2主要特点

• 采用高精度微电流传感器，能充分保证监测的精度和线性度；

• 抗电磁冲击及电网操作冲击能力强；

• 采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性；

• 将微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映高压电力电缆的绝缘状况。

  三、技术指标

  工作电源： 85~264VAC, 120~370VDC

  绝缘性能： 外壳和端子间＞100MΩ

  外壳防护： IP43

  工作温度： -20℃～65℃

  工作湿度： ≤95%RH

  适用电压等级：0.4～35KV

  电流信号： Ix或In=70µA～700mA

  电压信号： Un=3V～300V

  介质损耗： tanδ=-500%～500%

  电容量： Cx=10pF～0.3µF

  电容比值： Cx:Cn=1:1000～1000:1

  阻性电流： Irp=10µA～10mA

  容性电流： Icp=100µA～300mA

  相位： α=-180°～180°

  频率： f=45Hz～55Hz

  泄漏电流测量范围：50µA～8mA



  四、工作原理

  在线监测是一种在电力设备运行状态下，利用系统运行电压进行的电力设备特性参量的测量。测量可以是连续的，也可以是间断的。在线监测是一种非破坏性测量，由于测量是在设备运行过程中进行的，大大提高了试验的真实性与有效性，有助于及时发现电力设备潜在的缺陷和故障。

  而对于高压电力电缆绝缘的在线监测，目前的方法有很多种，但是各种监测方法均有不足之处，每种都很难全面表征电缆的绝缘状况。

  本公司生产的电网运行设备在线监测装置，采用监测泄漏电流、介质损耗角正切值、等值电容等绝缘指标为基础的技术手段，综合多种监测技术优点，从而有效消除谐波、传感器零漂等带来的测量误差，提高测量的精度和稳定性。该装置的使用能够有效地预诊断告警，防止故障性灾难的发生，降低损失，同时可以降低维护成本，减低故障率，减少设备停运时间。

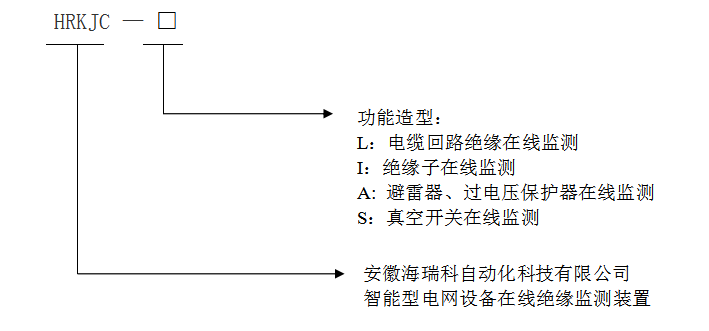

  五、产品型号示意









• 六、产品型号介绍

  HRKJC-L线路绝缘在线监测装置

  ◆ 监测对象

  高压电力电缆

  ◆主要功能

  1.实时监测高压电力电缆的泄漏电流

  2.实时监测高压电力电缆三相不平衡度

  3.介质损耗实时监测及超值报警

  4.电缆绝缘阻值实时监测及超值报警

  ◆主要特点

  1.采用高精度微电流传感器，能充分保证监测的精度和线性度

   2.抗电磁冲击及电网操作冲击能力强

  3.采用“同步测量、相对比较、趋势判断”的动态诊断机制，提高监测系统运行及诊断的可靠性

  4. 本系统把微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映出高压电力电缆的绝缘状况

  HRKJC-I绝缘子绝缘在线监测装置

  ◆ 监测对象

   高压绝缘子

  ◆主要功能

  1.实时监测绝缘子在线运行时的泄漏电流和绝缘子表面局部放电脉冲及超值报警

  2.实时监测环境温度、湿度变化情况，以及根据温度湿度变化修正监测结果

  3.能结合绝缘子的电气量和非电气量值，智能地对绝缘子的劣化趋势提前预警

  ◆主要特点

  1.能准确直观反映绝缘子的运行状况

  2.采用高精度小电流传感器，能充分保证监测的精度和线性度

  3.系统的安装地点的选择灵活多样，可连续性安装也可分散安装，便于系统应用的推广

  HRKJC-A避雷器、过电压保护器绝缘在线监测装置

  ◆监测对象

  避雷器、过电压保护器

   ◆ 主要功能

  实时监测氧化锌避雷器、过电压保护器的泄漏电流、阻性电流、基波电流、有功损耗及超值报警

  ◆主要特点

  1.监测器与避雷器、过电压保护器完全隔离，穿心传感器通过避雷器底部下端接地线，同时也不改变原避雷器的任何接线及运行方式，安全可靠。

  2.采用高精度小电流传感器，能充分保证监测的精度和线性度

  3.本系统把微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程，用准确的指标反映高压系统氧化锌避雷器的运行状态。

  HRKJC系列S型真空开关绝缘在线监测装置

  ◆监测对象

  真空断路器、真空接触器

  主要功能

  1.装置实时对真空开关的真空度进行检测

  2.装置实时自检，对信号发生回路、信号反馈回路、AD采样、开出等重要回路进行自检等

  ◆主要特点

  1.24小时在线监测，性能稳定，简单可靠，维护方便，价格低廉，性价比高

  2.使用非接触式微波传感，非接触式检测，对供电电路任何接线及运行方式无影响

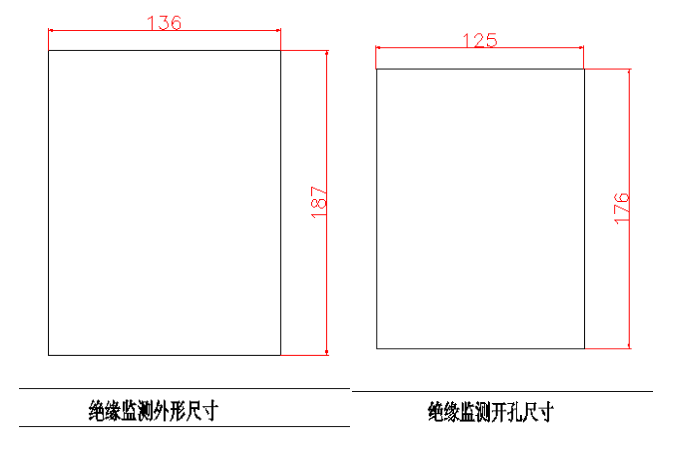

七、 安装尺寸（嵌入型）

八、订货须知

1.订货时需提供产品型号或要实现的功能，必要时配文字说明，用户有特殊要求应在订货时提出；

2.需增加本装置外的其他附件或备件，在订货时应注明其名称及数量；

3.严格按照后视端子的功能定义进行接线（电源输入端应安装1A保险丝）；

4.外形尺寸和开孔尺寸以实际订货为准；

注：本公司保留最终解释权，若产品升级请及时关注我司网站
