HRKW无线接点测温装置

一、产品概述

电力系统高压设备在长期运行过程中常出现表面氧化腐蚀，紧固螺栓松动，触点和母线连接处老化等问题，造成设备过热甚至出现严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。无线接点测温装置将温度传感器安装到开关柜内的带电接点触电上，并以无线传输方式将温度数据上传至接收端，由接收端进行液晶显示，并通过RS485总线将温度数据上传至客户端后台软件。当检测到接点温度异常时，系统可自动远程报警，以便及时消除事故隐患。

二、技术指标

工作温度：－20℃～＋65℃

工作湿度：≤95％RH

海拔高度：<3KM

介质强度：≥AC2000V

绝缘性能：≥100MΩ

抗电磁干扰性能：符合IEC255－22的标准规定

工作电源：AC85～265V/DC110～300V

温度测量精度： ±1℃

无线触点测温范围：-55℃～＋125℃

温度测量周期时间：5S

通讯方式：RS485通讯接口，MODBUS的RTU通信协议

发射模块与接受模块间空旷距离： <100米

测温点数：1到12点

测温电池寿命：3.6V锂电池传感器寿命3-5年，感应自取电传感器寿命5-10年

三、主要功能

1、多路开关接点在线温度实时数据显示；

2、报警温度▲▼限设定数据显示；

3、事件记录功能：记录近十次超温报警数据，所有数据均带有时标记录；

4、当前日期、时间设定功能；

5、通讯地址和波特率设定功能；

6、系统可自动远程超温报警；

7、设备自检功能和自动回复功能，当本设备在运行过程中由于外在的干扰和恶劣环境时，能自动启动备份程序从而自动恢复正常功能；

8、通过RS485总线将温度数据上传至客户端后台软件显示。

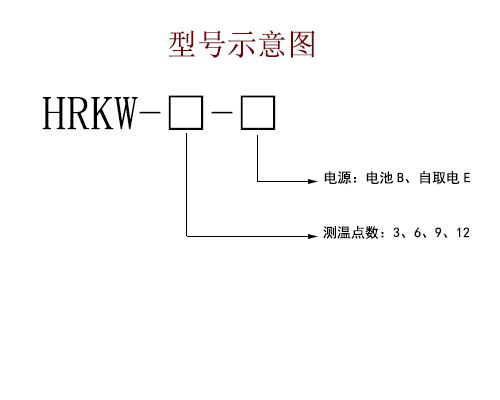

四、产品型号及意义

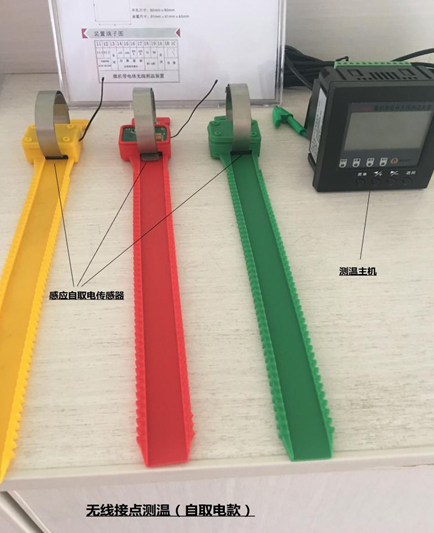

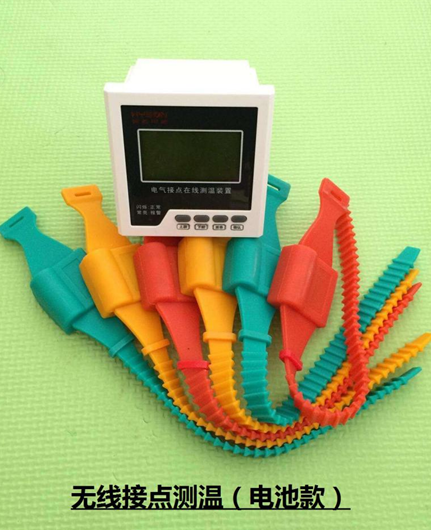

五、产品实物图
