HRKWRD无扰动电源快速切换装置
发布时间：2018-03-29 09:48:01 阅读次数：2772次
一、概述
无扰动电源快速切换装置也称厂用电快速切换装置，适用于石化、煤炭、冶金、热电厂或发电厂厂用电系统电源的无扰动切换。厂用电快速切换装置可以在系统供电电源发生故障时，根据系统运行状态，迅速切除故障电源，检测待合闸两侧的电压素质如满足合闸要求时合上备用电源，避免在电源切换时造成的电源中断或者设备冲击损坏，保证负荷不断电连续运行。

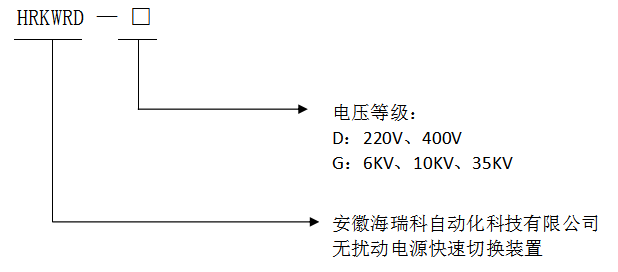

二、产品型号示意
三、主要功能特点
根据断路器的状态自动识别是运行于双馈线的方式或是双馈线加母联的方式
正常情况下实现馈线一、母联、馈线二三者之间的人工切换
故障情况下实现主馈线、备用馈线之间的快速、同相、残压和长延时切换。
串联、并联、同时三种切换方式可供选择
低电压、高低压侧联跳、开关偷跳、保护起动等其它开关量引起的事故切换
事故切换时起动合闸对象分支后加速保护功能
PT断线报警
装置提供保护闭锁、故障闭锁、开位异常闭锁等多种闭锁功能
完善的事故记录功能
液晶显示，中文菜单，键盘选择操作，美观、大方
即可组屏，也可开关柜直接安装，调试维护方便
完善的软硬件自检及冗余技术，抗干扰能力强
西门子结构，插拔式模块，模块间背板式连接，调试维护方便
四、技术参数
1装置电源
DC220V 、CllOV 、C220V
测量精度
电压电流：≤1%
频率：≤0.02Hz
相角：≤0.2
延时：≤2ms
快速切换时间
事故同时切换：< lOms+用户设定延时+备用开关合闸时间
事故串联切换：< lOms+工作开关跳开时间+备用开关合闸时间
工作环境条件
环境温度：-30~+70℃
相对湿度：5%~95%
大气压力：80~110Kpa

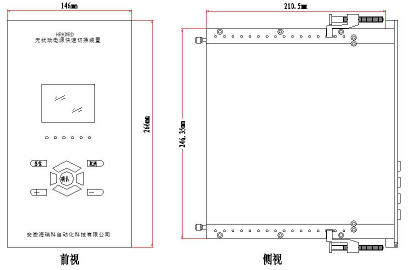

五、外形及开孔尺寸
