HRKDLX小电流接地选线装置

一、概述

HRKDLX小电流接地选线装置是我公司在广泛调研并积累公司多年科研经验的基础上，新研制成功的新一代小电流接地选线保护装置。本装置应用INTEL 80C196KC微处理机多CPU系统，结合多种新型技术做到多路信号同时采集，采集系统独立工作不占用主CPU工作时间。具有采集速度快，扰干扰能力强等特点。本产品采用新颖的算法克服了同类产品弧光接地时正确选线率低的缺点。

可广泛应用于电力系统变电站、发电厂、水电站及化工、冶金、煤炭、铁路等大型企业厂矿的供电系统。

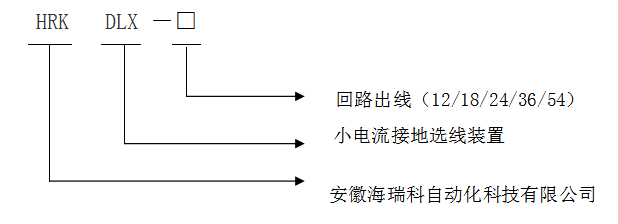

三、技术指标

1、输入参数：

电压等级：3kV―35kV系统；母线段数：1～4段；回路数：12路、18路、24路、36路、54路；

零序电压（U0）<100V，电压测量精度1%;（注：本机出厂默认为三段母线如须四段母线或更多回路，请在订货协议中注明。）

零序电流（CT1～CT48)<2A 且>20mA，电流测量精度：0.5%；

2、报警输出

输出量额定值

共可输出常开接点数：2对（注：可选购外置跳闸模块需要特做说明）；

接点容量： AC 240V/10A，DC 30V/10A；

所有继电器输出接点均可接报警输出

装置实时监测系统各段母线零序电压和各路出现零序电流。当系统发生接地故障时，装置计算分析接地母线PT开口三角处的零序电压和该母线出线的零序电流间的大小、相位关系，并根据设定的接地故障判断，选出发生接地故障的线路；同时显示、记录、远传相关故障数据，给出报警信号，然后再保持循环监测状态。

四、产品主要功能特点

1、 模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证；

2、 实时监控系统状态，实时运算，根据信号采集、数据处理结果，发出相应的信号；

3、 工业标准的RS-485等通讯接口，可以实时向上位机传送系统的运行状态，上位机也可以通过此通讯口对控制器发出指令；

4、有故障追忆功能，大容量Flash存储器保存最近32次历史故障记录。装置掉电后信息不丢失；

5、具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；

6、本装置核心部件采用新一代智能ARM芯片，集成度高、抗干扰能力强、运行速度快、存 储容量大、双硬件看门狗电路确保软件运行的可靠性；

7、中文液晶显示，运行状态清晰，菜单式操作，方便易用。

8、现场CT变比、启动电压均可软件设定，现场不需要调整；

9、完善的自检、自恢复功能；

10、输入零序电压无同名端一致要求。

五、外形及开孔尺寸

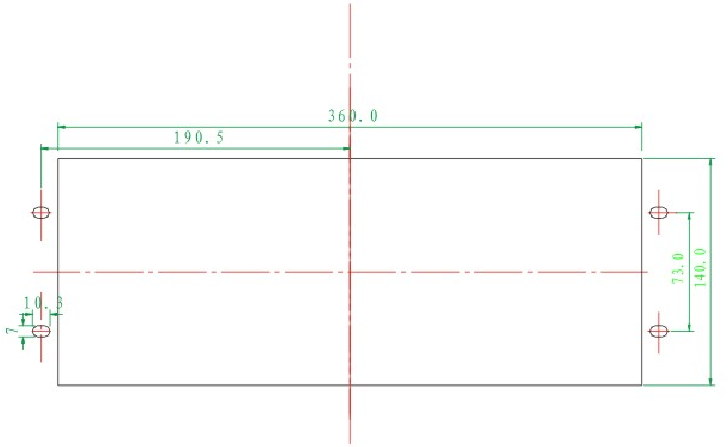

• 开孔图如下，开孔尺寸为360*140；安装螺丝开孔：直径6~7mm。

• 机箱深度：180mm；面板尺寸：396*148mm，
